LEICHTKRANSYSTEM
Das Leichtkransystem von EMION
Unsere Leichtkrane für Lasten bis 1.500 kg wurde entsprechend den Anforderungen gem. der europäischen Norm für Krane (DIN EN 13001) und Eurocode (DIN EN 1999) entwickelt und garantiert somit eine maximale Sicherheit sowie eine lange Lebensdauer. Die leistungsstarken und optimal aufeinander abgestimmten Komponenten überzeugen durch einen sehr leichtgängigen und verklemmungsfreien Lauf. Dank des Baukastenprinzips lässt sich das Leichtkransystem flexibel an Ihre Anforderungen, wie z.B. vorhandener Bauraum, Lastgewichte oder Antriebsart, anpassen.
Aufgrund der robusten Konstruktion und optimierten Fertigungstoleranzen zeichnet sich unser Leichtkransystem durch eine sehr geringe Durchbiegung unter Belastung sowie einen spielarmen Betrieb aus. Somit eignet es sich ideal für automatisierte Anwendungen.
Eigenschaften
Modularer Baukasten
Flexibel an Ihre Anforderungen anpassbar mit Traglasten
bis 1.500 kg sowie einer Spannweite von bis zu 6 m.
Genauigkeit
Spielarmer Betrieb, geringe Durchbiegung und minimaler Rollwiderstand.
Sicherheit & Langlebigkeit
Entwickelt gemäß den Anforderungen der europäischen Norm für Krane (DIN EN 13001) sowie Eurocode (DIN EN 1999).
Technische Auslegung
Wir planen das Leichtkransystem gemeinsam mit Ihnen, senden Sie uns gerne Ihre Anfrage oder nutzen Sie das Kontaktformular.
Ein Baukasten - unendliche Möglichkeiten
Vorteile und Verwendung
Mit unserem Leichtkransystem optimieren Sie Ihre Arbeitsabläufe und senken die körperliche Belastung Ihrer Mitarbeiter durch eine ergonomische Arbeitsplatzgestaltung. Die Verwendung erfolgt hauptsächlich bei zu hohen Lasten für eine (oder mehrere) Personen oder aber bei geringen Lasten (< 40 kg) einhergehend mit häufigen Wiederholungen wie z.B. in der Industrie, der Logistik oder auch im Handwerk.
Aufgrund des modularen Baukastens passt sich unser Leichtkransystem flexibel an Ihre Anforderungen (Bauraum, Lastgewichte etc.) an. Die Nutzungsmöglichkeiten sind nahezu unbegrenzt, es können beispielsweise Seil- oder Kettenzüge in Kombination mit Greifern, Vakuumsaugern, Magneten oder Haken montiert werden. Häufig werden auch ganze Manipulatoren verwendet, also eine Kombination aus Hebezeug und individuellem Lastaufnahmemittel. Die angehobenen Lasten können aufgrund des geringen Rollwiderstandes von Hand bewegt werden. Bei höheren Lasten empfehlen wir für eine bessere Ergonomie eine pneumatische oder elektronische Unterstützung in Form eines Reibradantriebes.
Mehr Informationen zu unserer Handhabungstechnik finden Sie hier:
Anwendungsbeispiele aus der Praxis
- Bewegen von Stahl- oder Steinplatten mit Seilzug und mehreren Vakuumsaugern
- Bewegen von Weinfässern und Käselaiben mit Kettenzug und Haken/Greifern
- Montage von PKW-Komponenten (Sitze, Räder, Batterien, Türen etc.) mittels individueller Manipulatoren
- Montage diverser Komponenten in der Industrie – auch (Teil-)Autonom.
- Bewegen von Paketen in der Logistik
- Und vieles mehr…
Aufbau
Unser Leichtkransystem ist so konzipiert, dass die Montage eigenständig durch unsere Kunden durchgeführt werden kann. Die Kranbahnen unseres Leichtkransystems werden dabei an einem geeigneten Stahlbau mittels Klemmplatten montiert. Sollte dieser nicht vorhanden sein, sprechen Sie uns gerne an – wir kümmern uns zusammen mit Partnerunternehmen um die Auslegung inkl. statischem Nachweis sowie auf Wunsch um die Montage.
Komponenten
Fahrwerk
(Einzel)
Aufhängung Kranbahn
Profil
E170
Aufhängung Kranbrücke
Profil-
verbindung
Abschluss-
kappe
Ausführungen

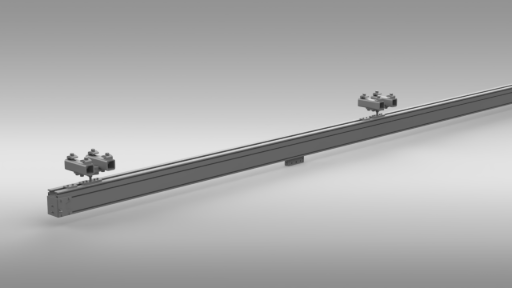

Einzel-Kranbahn

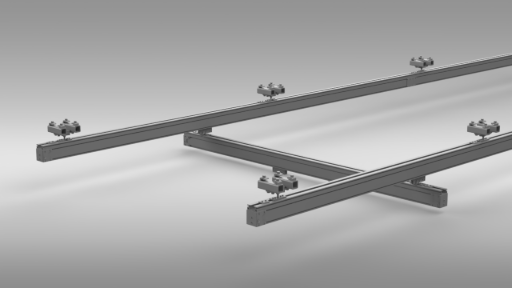

Doppel-Kranbahn mit Einzel-Kranbrücke

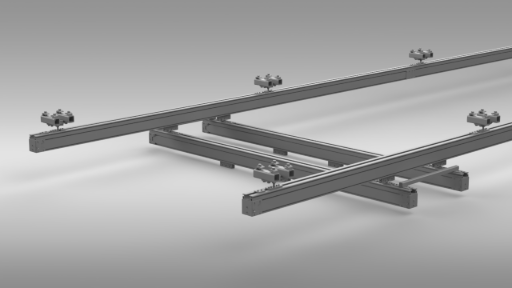

Doppel-Kranbahn mit Doppel-Kranbrücke

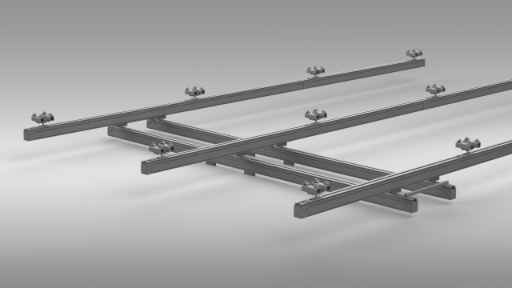

Dreifach-Kranbahn mit Doppel-Kranbrücke

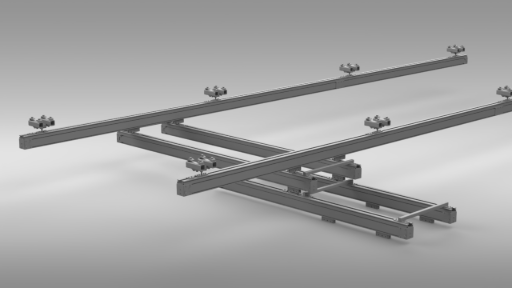

Doppel-Kranbahn mit Doppel-Teleskop-Kranbrücke
Häufig gestellte Fragen
Hier finden Sie einige häufig gestellte Fragen zu unserem Unternehmen und unseren Produkten.
Unser Leichtkransystem ist für Lasten bis 1.500 kg ausgelegt, jedes Fahrwerk darf dabei mit 750 kg belastet werden. Die maximalen Spannweite der Kranbrücke beträgt 6 Meter (eine Schiene). Durch die Verbindung von zwei oder mehreren Profilen kann die Kranbahn beliebig verlängert werden.
Häufig werden die Leichtkransysteme mit Doppel-Kranbahn und Doppel-Kranbrücke verwendet. Es sind jedoch viele weitere Varianten möglich, z.B. die Verwendung von nur einer Kranbahn mit angehängtem Lastaufnahmemittel, oder einer Einzel-Kranbrücke. Auch Sonderlösungen wie eine Dreifach-Kranbahn oder Teleskop-Brücken sind problemlos umsetzbar.
Sicherheit steht bei uns an erster Stelle! Unser Leichkransystem wurde unter der Berücksichtigung der Anforderungen des Eurocode (DIN 1993 & DIN 1999) entwickelt. Die robuste Bauweise ermöglicht eine lange Lebensdauer und maximale Sicherheit. Zusätzlich werden bei jedem Leichtkransystem verschiedene Sicherungen verwendet.
Insbesondere die robuste und gleichzeitig kompakte Bauweise ermöglicht die Bewegung großer Lasten auf begrenztem Raum. Die geringe Durchbiegung und sowie die optimiterten Fertigungstoleranzen bewirken einen spielarmen Betrieb. Dank dieser Genauigkeit eignet sich das Leichtkransystem hervorragend für automatisierte Anwendungen.
Kontaktieren Sie uns
Senden Sie uns gerne Ihre Anfrage, wir erstellen Ihnen ein Leichtkransystem entsprechend Ihrer Anforderungen und senden Ihnen unser Angebot inkl. CAD-Daten.
